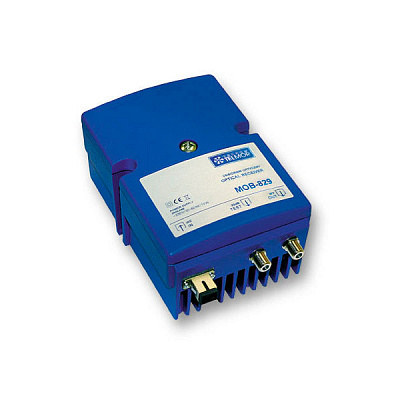

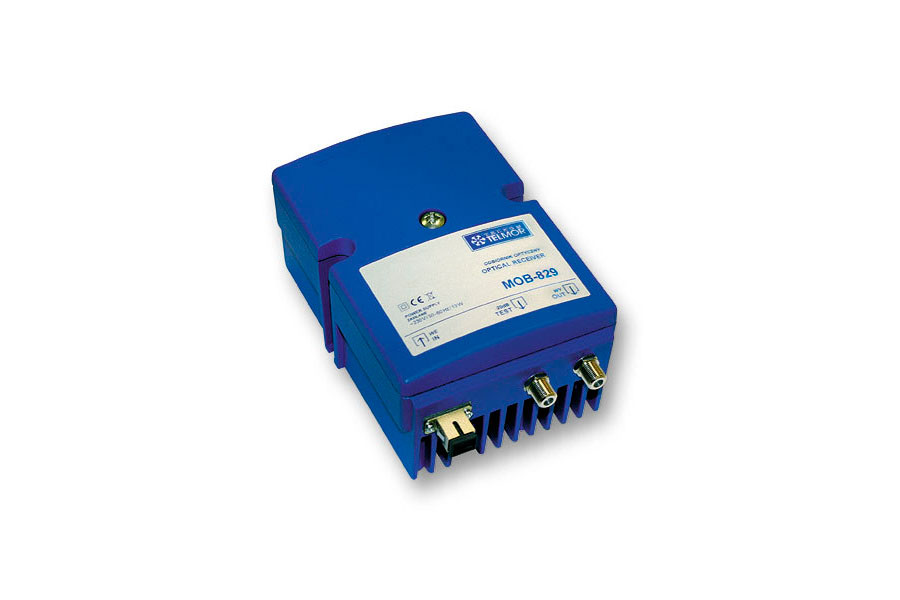

MOB-829, Оптический приемник для сетей с архитектурой FTTx

MOB-829, Оптический приемник для сетей с архитектурой FTTx

артикул: GAW_004 -

есть в наличии мин.партия - 1 шт
розничная цена 3 000 ₽

MOB-829 является современным оптическим приемником, предназначенным  для сетей с архитектурой  FTTх, имеет плавную регулировку усиления и дискретную регулировку наклона АЧХ (стандартныe вставки JXP).

Описание и Характеристики

ОСОБЕННОСТИ

  • Специально спроектирован под архитектуры FTTH/FTTB (оптика до дома или до группы домов).
  • Встроенная система АРУ (0…-6 дБмВт).
  • Высокой уровень выходного сигнала (114 дБмкВ, CENELEC EN-50083-5).
  • Выходной усилитель на микросборке собственной разработки, произведенной по технологии GaAs Power.
  • Doubler (полевые транзисторы, PD).
  • Местное питание (~170-250 В/50…60 Гц).
  • Прочный литой корпус из алюминия.
  • Плавные регулировки уровня выходного сигнала и эквалайзирования.

Оптические параметры
Диапазон входных оптических мощностей -12...+1 дБмВт
Диапазон работы АРУ -6...0 дБмВт
Коэффициент возвратных потерь >40 дБ
Диапазон рабочих длин волн 1100...1600 нм
Максимальный уровень вх. оптической мощности +3 дБмВт
Эквивалентная плотность шумового тока <8 пА/(Гц)1/2
Измеритель входной оптической мощности 3-х разрядный отсчет в дБмВт
от -9,9 до +3,0 дБмВт
Тип оптического коннектора SC/APC
Высокочастотные параметры
Диапазон рабочих частот 47-862 МГц
Неравномерность АЧХ ±0,75 дБ
Максимальный уровень выходного сигнала (2 кан.) 129 дБмкВ
Максимальный уровень выходного сигнала
(42к., CENELEC, 3,5% OMI, эквалайзер 9 дБ):
- СТВ/CSO >60 дБ


114 дБмкВ1)
Максимальный уровень выходного сигнала
(42к., CENELEC, 3,5% OMI, плоская АЧХ):
- СТВ >60 дБ
- СSO >60 дБ


111 дБмкВ
112 дБмкВ
Отношение сигнал/шум (S/N)
при OMI=3,5% и Рвх=0 дБмВт
>52 дБ
Регулировка уровня выходного сигнала 0...-20 дБ
Эквалайзер 0-20 дБ
Тестовая точка -20 дБ
Коэффициент возвратных потерь 12-18 дБ/td>
Общее
Напряжение питания ~170...250 В/50...60 Гц
Мощность потребления <13 Вт
Тип присоединительных коннекторов F (гнездо, 75 Ом)
Класс защиты корпуса IP40
Диапазон рабочих температур -20...+55° С
Габариты 107 х 155 х 75 мм
Масса 1,1 кг
